シルバーダクト（RDシリーズ）

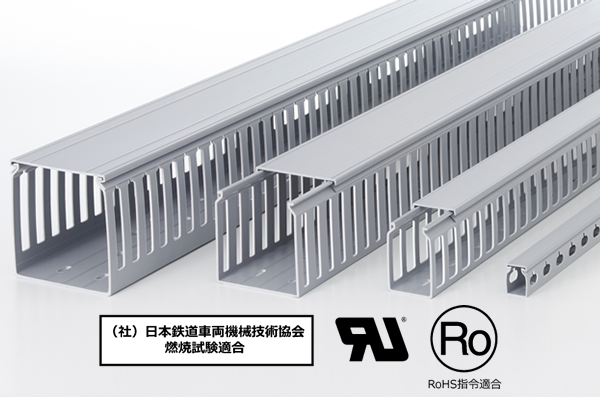

シルバーダクト（RDシリーズ）について
耐熱・耐水性・強度に優れ、経年変化に強い素材を用いています。 難燃性は、UL94V-O認定の自己消火性です。
豊富なサイズとバリエーションをお求めやすい価格でご用意しています。また幅３０ｍｍ以上のシルバーダクトカバーは２色成型が施されており、Ｉタイプ、Ｌタイプカバーにおいてはズレにくいように工夫しています。
標準仕様

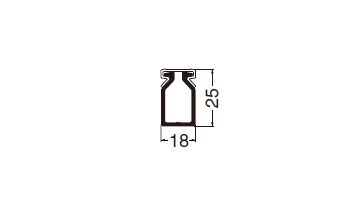

RD-23
| TYPE | I・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 18 |
| 梱包 | 50 |
RD-33
| TYPE | I・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 35 |
| 梱包 | 30 |

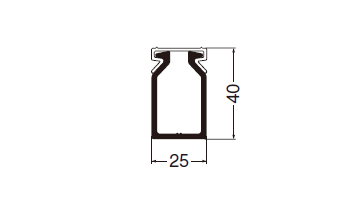

RD-24
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 40 |
| 梱包 | 30 |

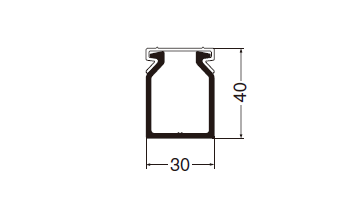

RD-34
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 50 |
| 梱包 | 30 |

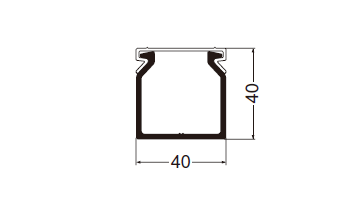

RD-44
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 60 |
| 梱包 | 30 |

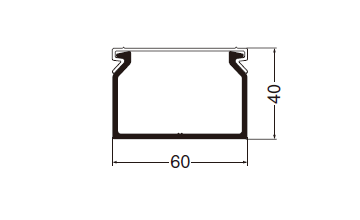

RD-64
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 100 |
| 梱包 | 24 |

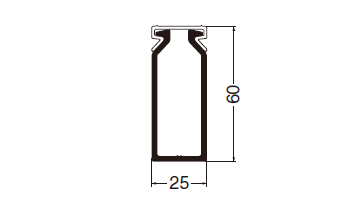

RD-26
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 70 |
| 梱包 | 30 |
RD-36
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 80 |
| 梱包 | 30 |
RD-46
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 100 |
| 梱包 | 30 |

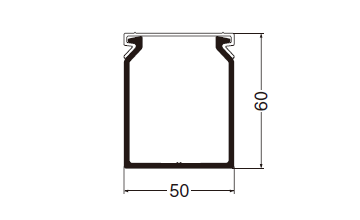

RD-56
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 130 |
| 梱包 | 24 |

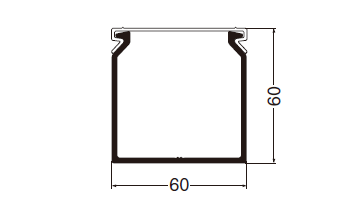

RD-66
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 160 |
| 梱包 | 24 |

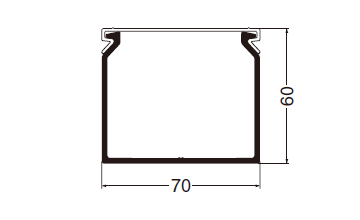

RD-76
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 180 |
| 梱包 | 18 |

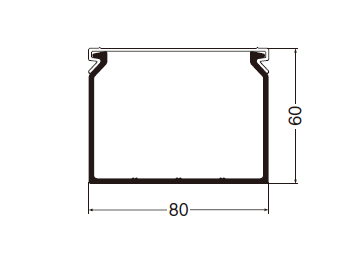

RD-86
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 200 |
| 梱包 | 18 |
RD-106
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 240 |
| 梱包 | 18 |

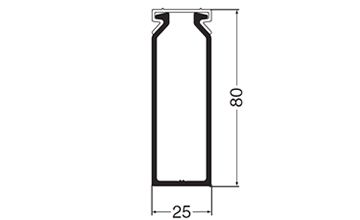

RD-28

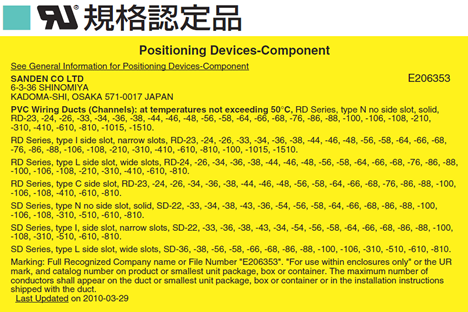

※（UL認定材料品）
| TYPE | I・L・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 90 |
| 梱包 | 30 |
RD-38
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 100 |
| 梱包 | 30 |

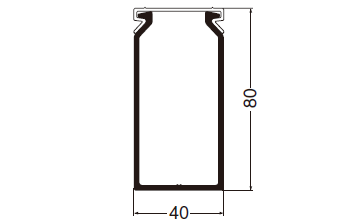

RD-48
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 140 |
| 梱包 | 20 |

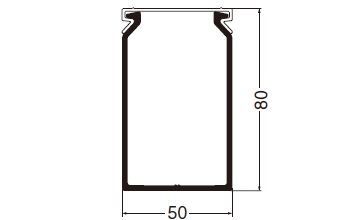

RD-58
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 170 |
| 梱包 | 16 |

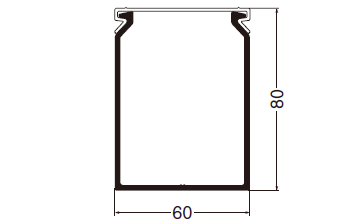

RD-68
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 190 |
| 梱包 | 16 |

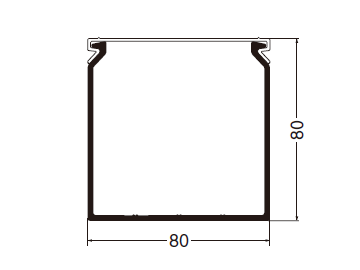

RD-88
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 260 |
| 梱包 | 12 |

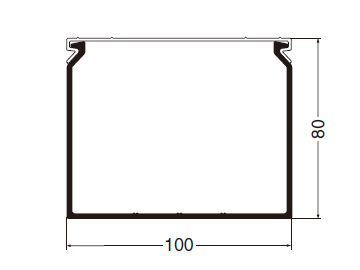

RD-108
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 330 |
| 梱包 | 12 |

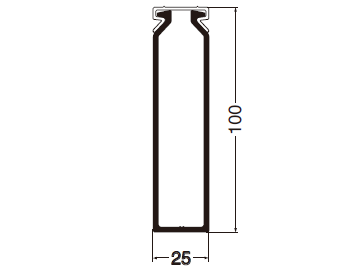

RD-210
| TYPE | I・L・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 100 |
| 梱包 | 24 |

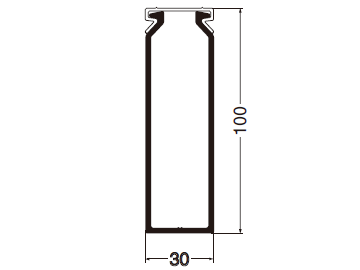

RD-310
| TYPE | I・L・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 120 |
| 梱包 | 24 |

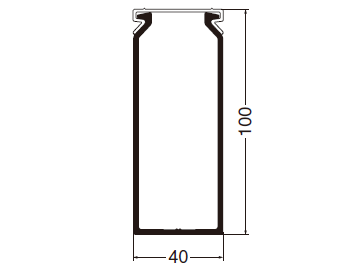

RD-410
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 180 |
| 梱包 | 20 |

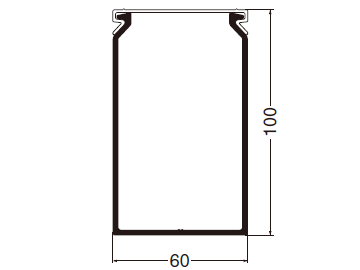

RD-610
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 240 |
| 梱包 | 16 |

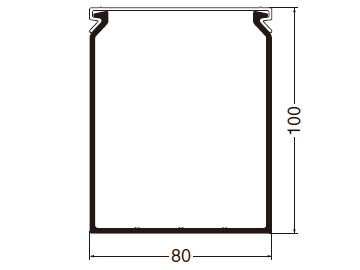

RD-810
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 330 |
| 梱包 | 12 |

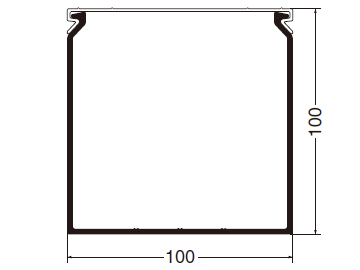

RD-100
| TYPE | I・L・C・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 420 |
| 梱包 | 12 |
RD-1015
| TYPE | I・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 630 |
| 梱包 | 6 |

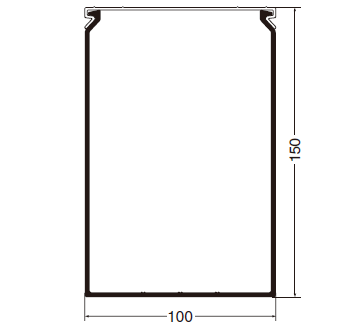

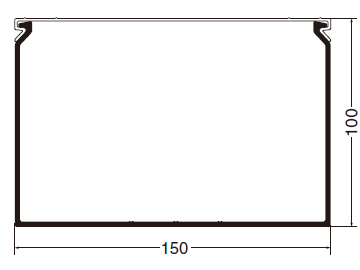

RD-1510
| TYPE | I・N |
|---|---|
| 定尺 | 2,000mm |
| 電線収容本数（IV2sq） | 630 |
| 梱包 |
6
|
※ご使用時の注意 製品両端部や各角部でケガをする恐れがありますのでご注意ください。

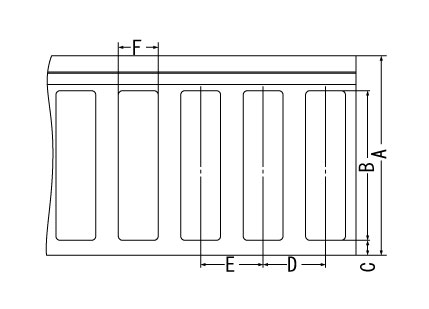

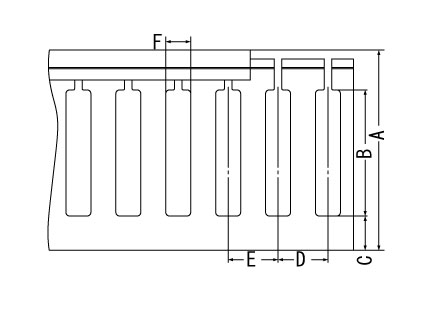

側面孔形状及び寸法
Iタイプ
Lタイプ
Cタイプ
※Nタイプ（側面孔及び取付孔なし）

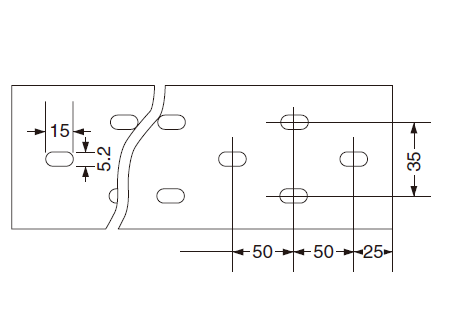

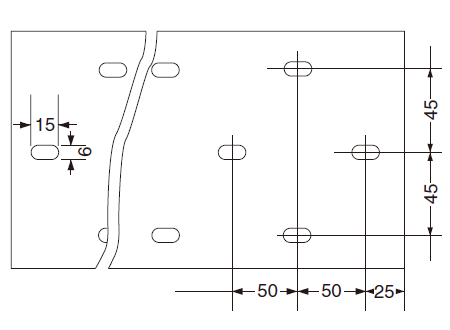

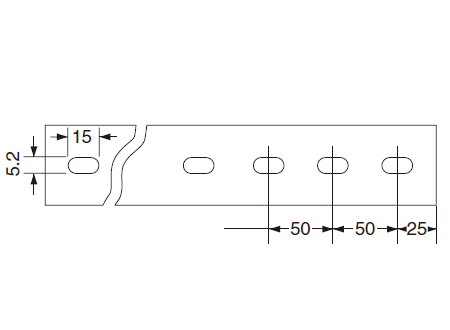

取付孔寸法
RD-23
RD-24～610
RD-86・88・810
RD-106・108・100・1015
RD-1510
セパレーター
| 型式 | A | B | C | D | E | L | 梱包 本数 |
|---|---|---|---|---|---|---|---|
| SSB-60 | 12 | 56 | 8 | 40 | 20 | 1,000 | 30本 |
| SSB-80 | 15 | 75 | 8 | 60 | 20 | 1,000 | 30本 |
| SSB-100 | 15 | 95 | 10 | 75 | 20 | 1,000 | 30本 |
ダクトカバー
| 型式 | 適合ダクト | 梱包本数 |
|---|---|---|
| RD-20 | RD-23 | 30本 |
| RD-25 | RD-24・RD-26・RD-28・RD-210 | 30本 |
| RD-30 | RD-33・RD-34・RD-36・RD-38・RD-310 | 30本 |
| RD-40 | RD-44・RD-46・RD-48・RD-410 | 30本 |
| RD-50 | RD-56・RD-58 | 20本 |
| RD-60 | RD-64・RD-66・RD-68・RD-610 | 20本 |
| RD-70 | RD-76 | 20本 |
| RD-80 | RD-86・RD-88・RD-810 | 10本 |
| RD-100F | RD-106・RD-108・RD-100・RD-1015 | 10本 |
| RD-150 | RD-1510 | 10本 |
※Cタイプ用カバーは型式末尾にCを付けてください（例）RD-40C
シルバーダクトの物性
| 試験項目 | 標準品質 | 試験方法 |
|---|---|---|
| 引張強さ（Mpa） | 35.4 | JISK-7113 |
| シャルピー衝撃値（KJ/m2） | 10.6 | JISK-7111 |
| 硬度（HRR） | 112 | JISK-7202 |
| 体積固有抵抗（Ωcm） | >1015 | JISK-6723 |
| 耐電圧（KV/mm） | 22 | JISK-6911 |
| 耐燃性 | 自己消化性 | UL94V-0 |
| 柔軟温度（℃） | 75 | JISK-6745 |
| 使用温度（℃） | -20～50 | - |
カタログダウンロード
■シルバーダクト カタログ こちらから
