サンチェッカーについて

制御機器の接点、制御盤・配電盤の結線、各種コイルの断線、トランジスターやダイオ-ドの不良、半導体の方向のチェックにご利用いただけます。

サンチェッカーの主な特長

  • 周囲の環境により、音でも光でも自由に使いわけができます。
  • 電磁ブザーに較べ、3倍ほど電池が長持します
  • 純測定抵抗は、音、光共500Ωまで対応しています。
  • 小型、軽量で携帯に便利です。

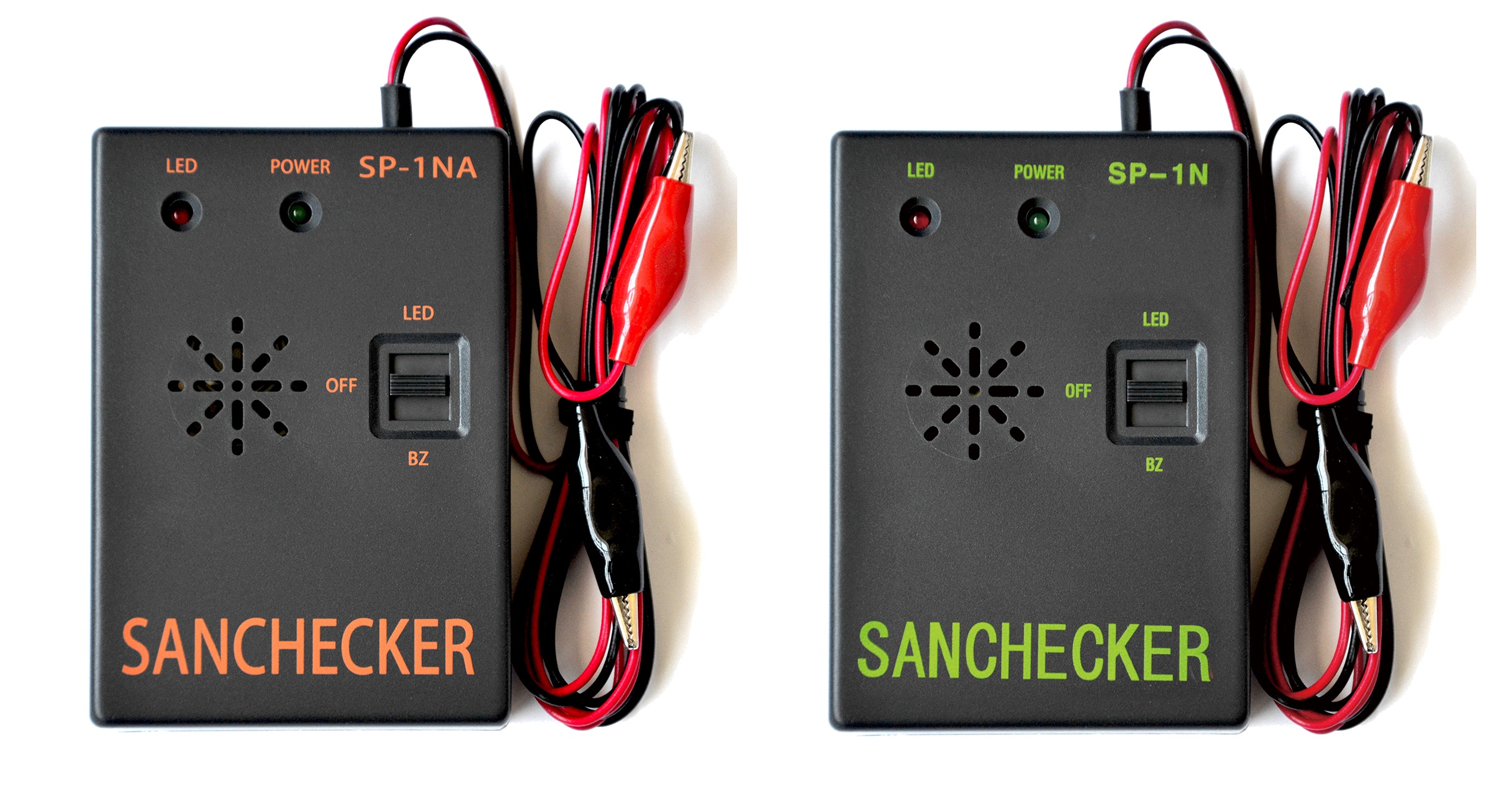

サンチェッカー

仕様および特性

仕様・特性SP-1NSP-1NA(アナログタイプ)
電池 単4×2コ 3V
消費電流 12mA/0Ω時 12mA/0Ω時、スピーカー約100ma
測定電流 2mA~3mA/0Ω時
寸法 87×62×22mm
重量(電池別) 62g 82g
音質 0Ω4kHz 0Ω600Hz~500Ω400Hz
抵抗値の変化で音質が変わる
光(率) 0Ω(1)・500Ω(0)
電池寿命 音・光共連続約100h 連続LED約100h、スピーカー約24h

※測定抵抗値 500Ω迄可





取扱説明書PDFダウンロード



■ SP-1N            取扱説明書



■ SP-1NA(アナログタイプ) 取扱説明書

半導体チェックについて

赤いリード線[+]、黒いリード線[-]にそれぞれ接続されております。

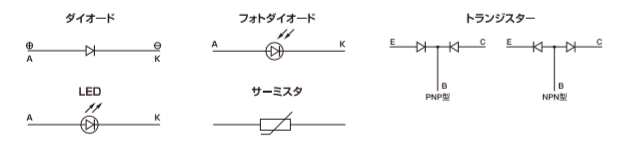

下記の半導体構造参照の上、チェックにご利用ください。

checker

ご注意
  • A.C及びD.Cの印加されている回路には使用できません。
  • 長時間使用しない時は、内部の電池を抜いておいてください。
  • トランジスターのチェックに於いてコレクタ損失の最大定格が15mW以下では使用できません。

サンベースについて

  • ケーブルタイを使用してパネル等の任意の位置に束線等を簡単に固定出来るケーブルタイ用固定具です。
  • 縦・横どちらの方向からでもケーブルタイを挿入できます。(BS-50は一方向のみ)
  • 取付場所の条件に合わせて粘着止め・ビス止めが選べます。

使用上の注意

  • 粘着箇所の油・水・錆等は必ず取り除いてからご使用ください。
  • 粘着箇所のもろい面や凸凹面での取付は避けてください。

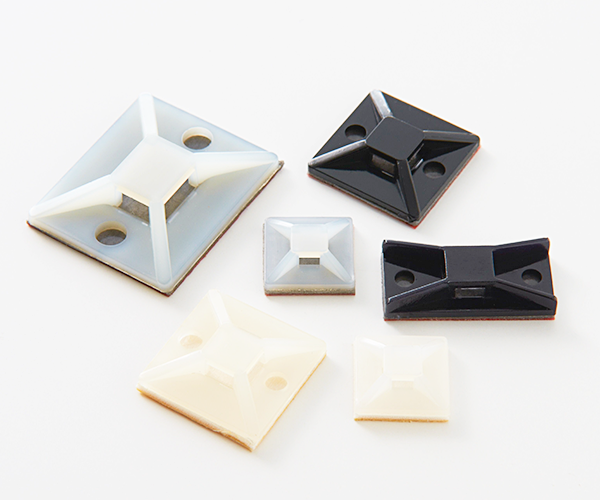

サンベース

サンベース

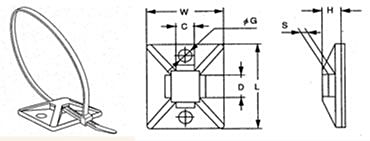

品番寸法(単位mm)梱包単位
(1箱)
標準耐熱耐熱・耐候LWCDHSG
BS-10 BS-10G BS-10GB 24.0 12.0 4.0 4.0 4.5 1.9 3.5 100×10袋
BS-15 BS-15G BS-15GB 13.0 13.0 3.0 3.0 3.9 1.4 - 100×10袋
BS-20 BS-20G BS-20GB 19.2 19.2 4.1 4.1 4.0 1.3 3.2 100×10袋
BS-30 BS-30G BS-30GB 30.0 25.0 5.6 7.6 5.6 2.3 4.5 100×5袋
BS-50 BS-50G BS-50GB 50.0 36.0 - 6.0×3 10.0 2.0 4.5 50×5袋
 標準耐熱耐熱・耐候
プラスチック部 ポリアミド樹脂(ナイロン6・6) ポリアミド樹脂(ナイロン6・6) ポリアミド樹脂(ナイロン6・6)
テープ部 ポリエチレンフォーム(白) アクリルフォーム(グレー) アクリルフォーム(グレー)
テープ厚1.2mm テープ厚0.8mm テープ厚0.8mm
発砲体効果で粗い面に強い 耐熱性が強い 耐熱に加え耐候性も強い
限界温度 40℃ 75℃ 75℃

環境に優しいRoHS指令対応
